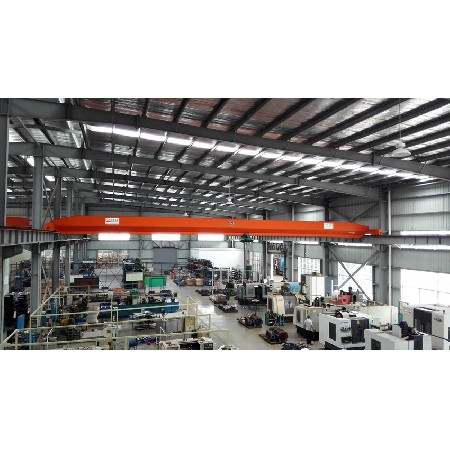

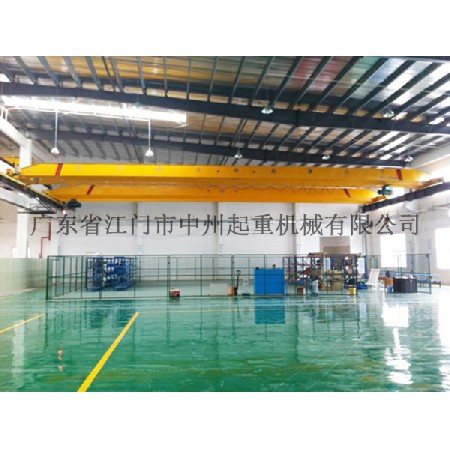

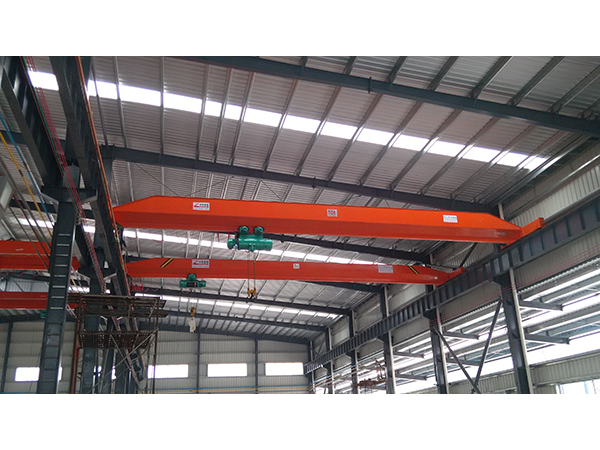

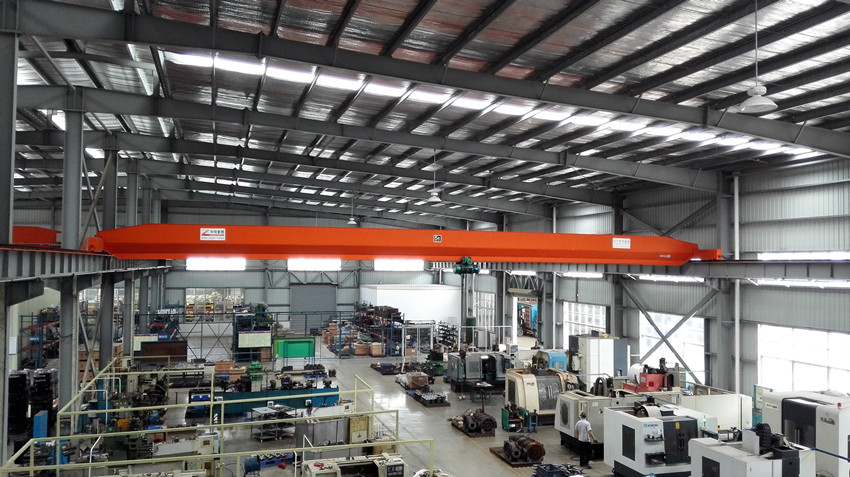

1.1综述

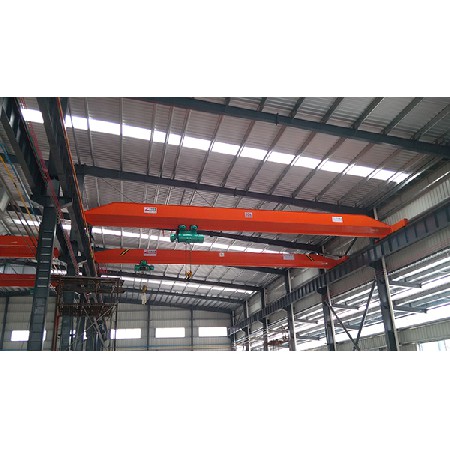

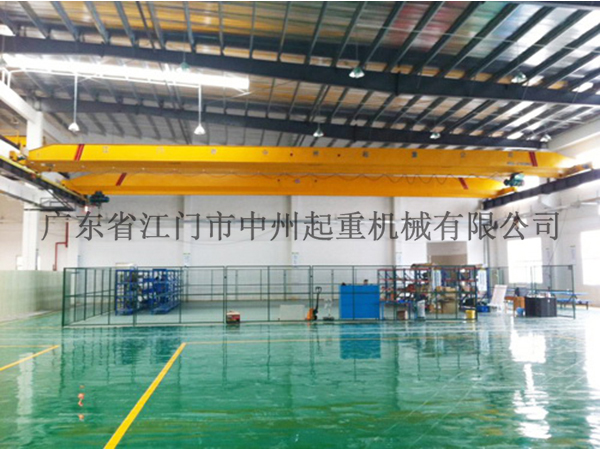

    LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使      用，成为一种油运行轨道的轻型起重设备。其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火     灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。  为方便用户，设有地面和操纵室两种操      纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。  本产品广泛用于机械制造，装配，仓库等场所。

1.2机构特点

1.2.1 金属结构部分  主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U型槽组焊成箱形横            梁，为贮运方便，主、横梁之间用高强度螺栓连接。

1.2.2 运行机构  本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

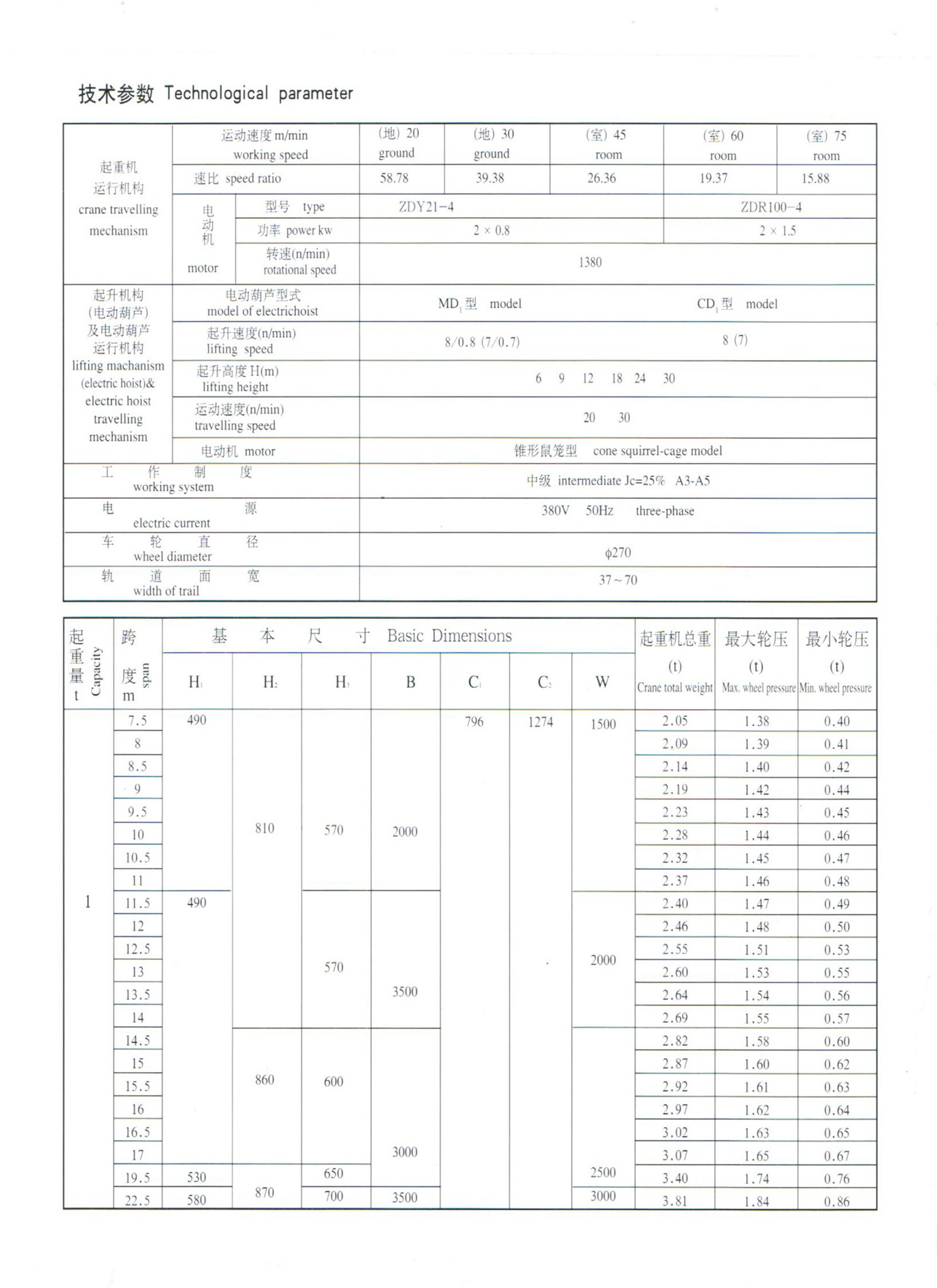

1.2.3 电气设备  本产品所运行电机为单速异步电动机，运行速度：地面操作20m/min、30 m/min；操纵室作为45 m/min、60               m/min、75 m/min。起重机设有安全装置，可靠性高。

1.2.4 电动葫芦  电动       葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

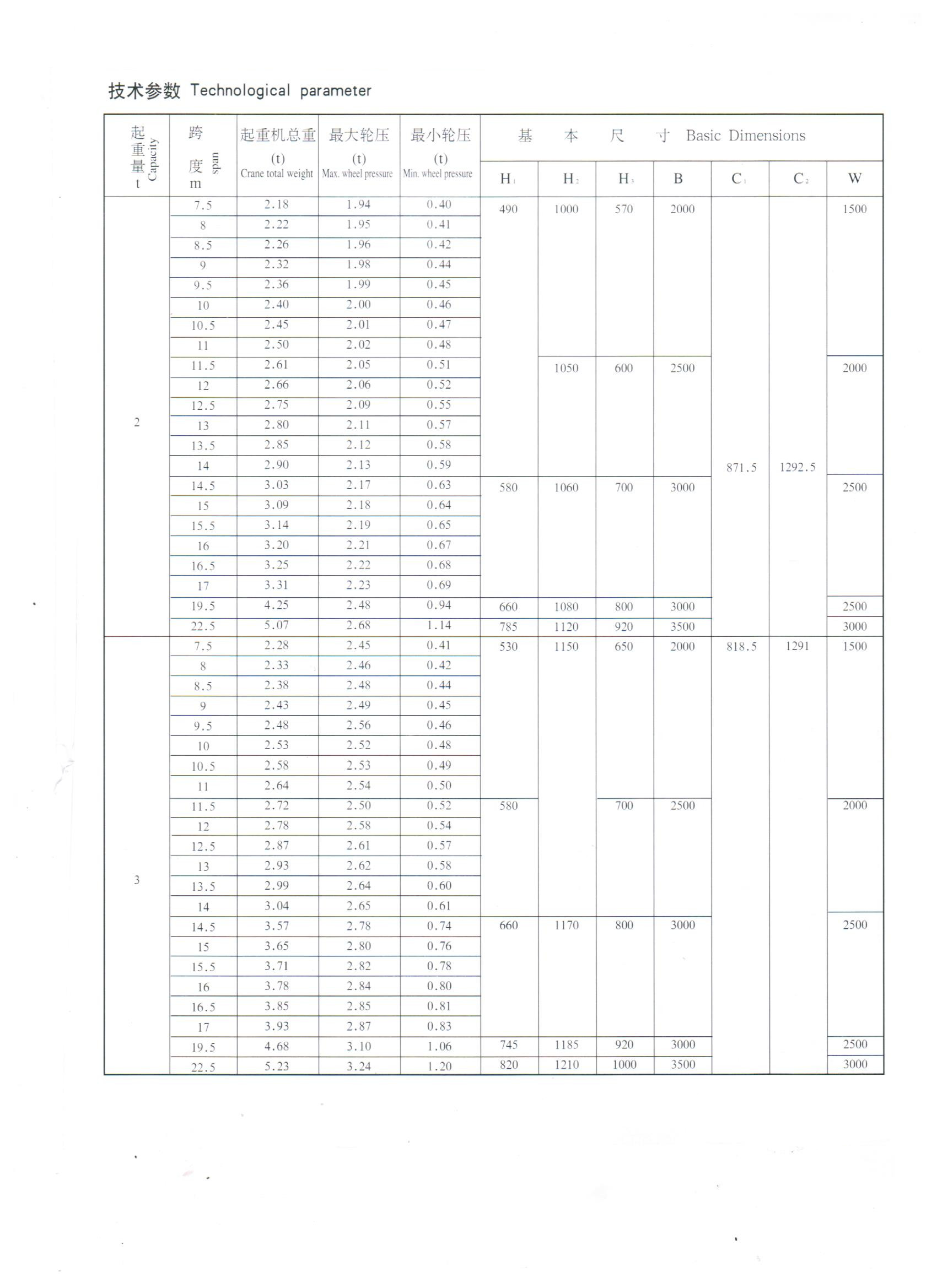

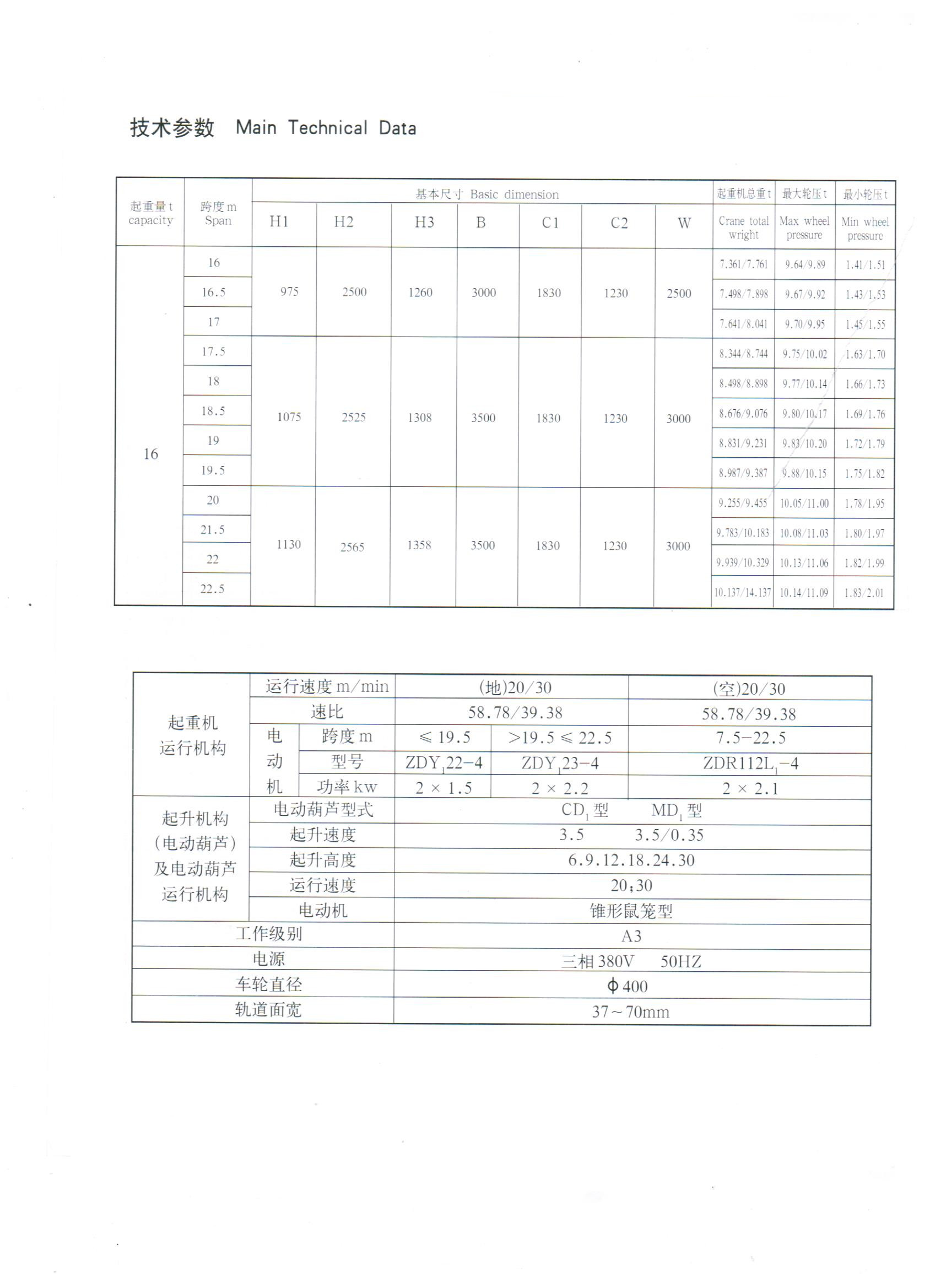

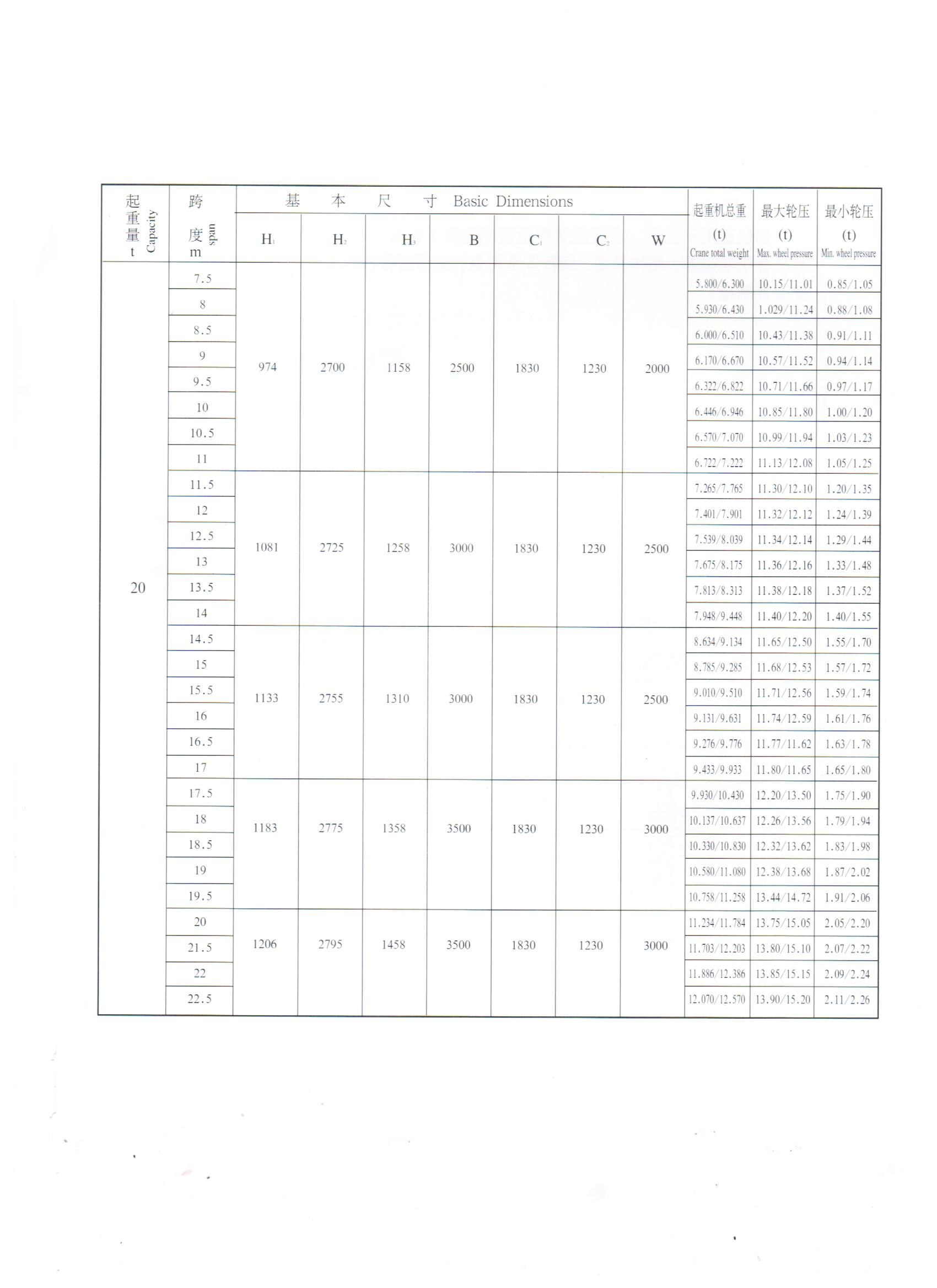

1.2.5 产品型号注解  a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D. b)操纵室操纵、起重量5t、跨         度16.5m、工作级别A5表示方法：LD5t-16.5A5S.
